Description

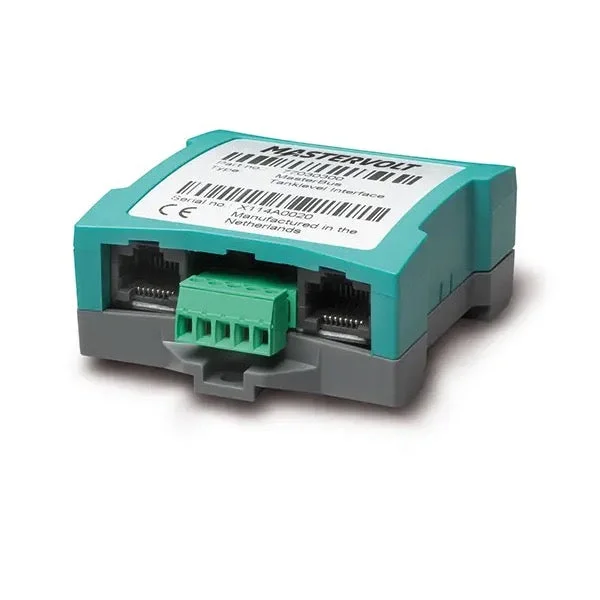

Die MasterBus-Jaugeinterface von Mastervolt ist das Erfassungsmodul zur Überwachung des Füllstands von Tanks an Bord. Sie verbindet einen Füllstandssensor (Widerstand, Strom oder Spannung) mit dem MasterBus-Netzwerk und ermöglicht die Anzeige und Verwaltung der Kraftstoff-, Frischwasser-, Grau- oder Schwarzwasserstände auf einem kompatiblen Display (Easy View 5, Zeus usw.) oder über die MasterAdjust-Software. Im Gegensatz zu einem dedizierten Anzeigegerät wie dem MasterView Easy View 5, das einen integrierten Bildschirm besitzt, handelt es sich bei dieser Schnittstelle um ein reines Verarbeitungsmodul, das für den Einbau in einen unauffälligen Technikschrank konzipiert ist.
Kompatibilität und erweiterte Konfiguration
Die Schnittstelle akzeptiert drei Sensortypen: Widerstand (0–300 Ohm), Strom (0/4–20 mA) und Spannung (0–70 V). Die Konfiguration erfolgt über die kostenlose MasterAdjust-Software. Es stehen zwei Kalibrierungsmodi zur Verfügung: der Min/Max-Modus für lineare Tanks und der manuelle Modus mit bis zu 20 Kalibrierungspunkten für nichtlineare Tanks. Sie verfügt über eine einstellbare Dämpfung (Damping) in drei Stufen (leicht, mittel, stark), um die Anzeige bei Bootsbewegungen zu stabilisieren. Die Hoch- und Niedrigalarm-Schwellen sind von 0 bis 100 % einstellbar.
Netzwerkfunktionen und Ereignissteuerung
Die MasterBus-Jaugeinterface kann bis zu 63 Ereignisse im MasterBus-Netzwerk auslösen. Beispielsweise kann ein niedriger Frischwasserstand die Wasserpumpe abschalten oder ein hoher Grauwasserstand einen Alarm auslösen. Die Funktion Smart Powering reduziert den Stromverbrauch auf 280 mW, indem der Sensor nur bei Bedarf mit Strom versorgt wird. Die Schnittstelle wird mit einem 1 Meter langen MasterBus-Kabel und einem Terminator geliefert und lässt sich auf einer DIN-Schiene oder über zwei Befestigungslöcher auf einer ebenen Fläche montieren. Ihr Schutzgrad IP21 eignet sich für den Einbau in trockenen Innenräumen, z. B. in einem trockenen Schaltschrank.
